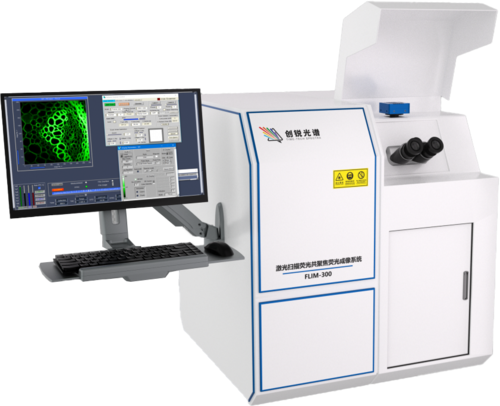

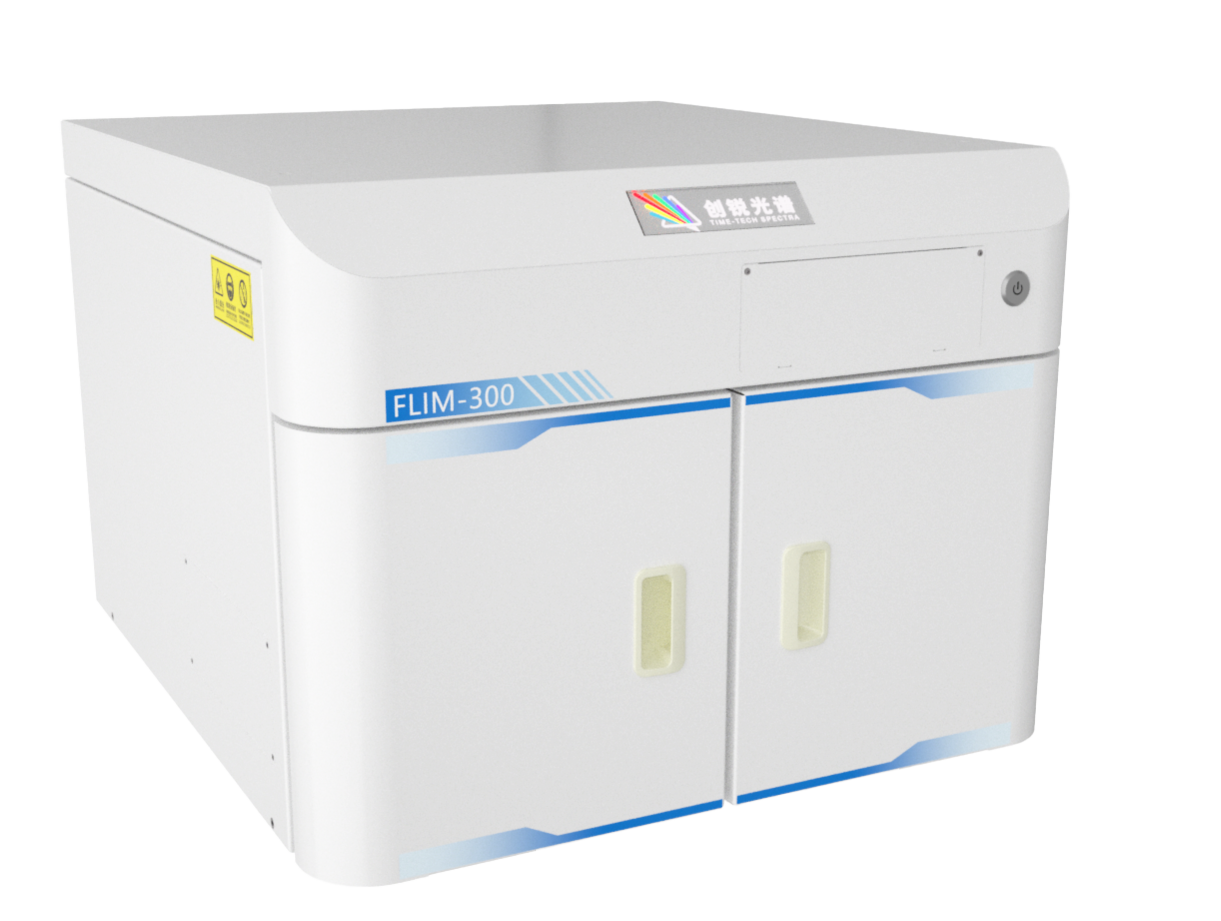

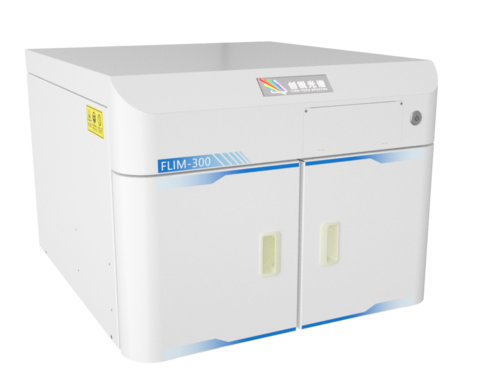

多功能激光扫描共聚焦荧光成像系统-FLIM300

多功能激光扫描共聚焦荧光成像系统-FLIM300

荧光强度、寿命成像
载流子迁移成像
荧光/拉曼光谱采集
光电流成像
电致发光成像
产品详情
应用实例
视频介绍

主要技术指标


激光扫描振镜模块参数


进光方式

激光光纤输入,配电控光阑系统

扫描成像范围

4096*4096 pix(Max)

扫描波长范围

400-900 nm



倒置显微镜模块


物镜

100x、50x、10x空气镜(可选配油镜)

最高空间分辨率

≤260 nm



稳态光谱检测模块


单色仪焦长

300 mm

探测器

PMT或CCD

波长探测范围

400-900 nm



TCSPC模块


时间精度

7 ps

光谱检测范围

400-900 nm

Bin通道数

4096

时间窗口

5 us(可拓展长寿命检测)

时间分辨率

≤70 ps



选配模块


皮秒半导体激光器375/405/440/480/510/635/665/690/850/940/1060 nm

选皮秒超连续白光激光器410 nm-2400nm,配滤波器实现波长可调





应用实例


· 荧光强度成像、荧光寿命成像

共聚焦扫描成像模式

样品名称

MAPbl3纳米线

物镜

100X

激发波长

400 nm




· 低温舱内的荧光成像

共聚焦扫描成像模式

样品名称

MAPbl3纳米线

物镜

100X

激发波长

400 nm





观测到钙钛矿纳米线低温相变过程的空间分布和演化状况


参考文献: YanfengYin,WenmingTian,*etal,JimingBian,"andShengyeJin*ACS Energy Lett.2022,7,154-161


· 高压舱内的荧光成像

共聚焦扫描成像模式、载流子迁移成像模式

样品名称

MAPbl3纳米线

物镜

100X

激发波长

400 nm




· 载流子迁移成像

共聚焦扫描成像模式、载流子迁移成像模式

样品名称

MAPbl3纳米线

物镜

100X

激发波长

400 nm




· 电致发光成像

测试条件

样品名称

量子点LED

电压

10 V

时间精度

25 ns

物镜

4X空气镜

脉宽

10 μs

采集时间

28 min

激发波长

405 nm

频率

10 KHZ

-

-



可观测到LED发光层的EL分布状况,发现存在的坏点区域




通过提取EL动力学,观测不同微纳区域点EL动力学的差别和变化及overshoot等现象

通过持续采集EL成像，可实现LED老化过程的观测




实验条件

样品名称

激光芯片

激发光波长

515 nm




· 光电流成像

测试条件

样品名称

钙钛矿太阳能电池器件

物镜

100X

激发波长

405 nm






2D(ITO/Sn02/0W/Spiro-Au)结构的太阳能电池光电流成像图



可清晰分辨电池晶粒、晶界等空间结构和不同晶粒之间的光电流分布状况

可兼容采集荧光强度和荧光寿命成像，分析光电流产生机制
